Interconnexion au Niveau 3
Découvrez comment interconnecter plusieurs réseaux à travers des routeurs et des protocoles de routage, permettant la communication entre différents sous-réseaux et sites distants. Suite et fin.
Introduction
Les équipements d’interconnexion d'un réseau informatique sont les briques constitutives des réseaux informatiques physiques.
Nous verrons sur les interconnexions du niveau, qui est la suite de la vidéo précédente qui traitait des interconnexions du niveau 1 et des interconnexions du niveau 2 ; qui seras la fin sur les trois types d’interconnexions que l’on peut trouvez sur le réseau.
L’interconnexion des réseaux c’est la possibilité de faire dialoguer plusieurs sous réseaux initialement isolés, par l’intermédiaire de périphériques spécifiques (récepteur, Concentrateur, pont, Routeur, Modem), ils servent aussi à interconnecter les ordinateurs d’une organisation, d’un campus, d’un établissement scolaire, d’une entreprise. Il est parfois indispensable de les relier.
Dans ce cas, des équipements spécifiques sont nécessaires. Lorsqu'il s’agit de deux réseaux de même type, il suffit de faire passer les trames de l’un vers l’autre. Dans le cas de deux réseaux qui utilisent des protocoles différents, il est nécessaire de procéder à une conversion de protocole avant de transporter les trames (paquet des données).
Schéma de l’interconnexion Niveau 3
Voici un schéma d’interconnexion de niveau 3, qui montre comment les différents équipements (routeurs, commutateurs, etc.) sont connectés pour permettre la communication entre les réseaux locaux et le réseau étendu (Internet).
Dans ce schéma, les routeurs jouent un rôle crucial en acheminant les paquets de données entre les différents réseaux. Ils utilisent des protocoles de routage pour déterminer le meilleur chemin pour chaque paquet, en fonction de la topologie du réseau et des conditions de trafic.
Les commutateurs, quant à eux, sont utilisés pour connecter les appareils au sein d'un même réseau local (LAN) et pour gérer le trafic interne. Ils fonctionnent au niveau 2 du modèle OSI, tandis que les routeurs fonctionnent au niveau 3.
Nous gardons le même schéma que pour les interconnexions de niveau 2, mais avec le remplacement du switch B par un routeur qui permet de faire le lien entre les deux réseaux locaux.

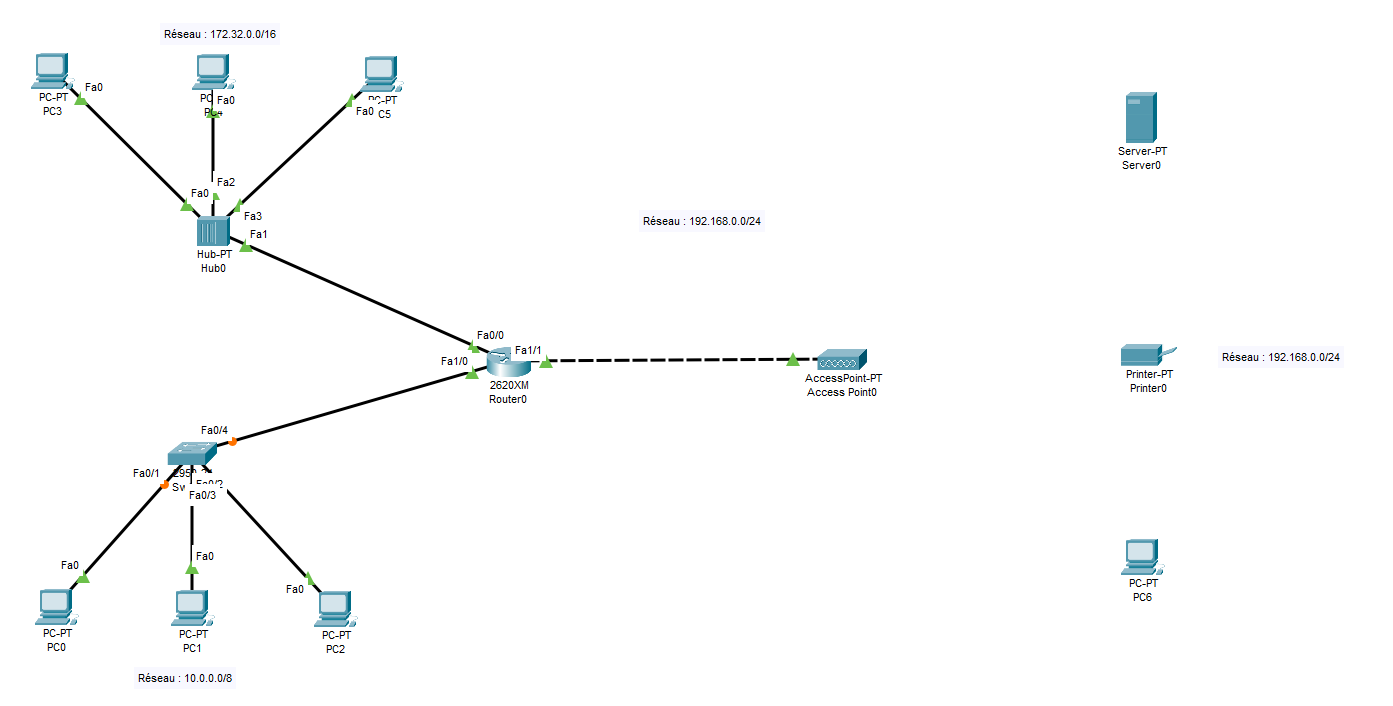

Voici un schéma d’interconnexion de niveau 3 d'un réseaux locaux (LAN), relient les deux réseaux :
Dans ce schéma, le routeur est connecté à trois réseaux locaux différents.
Il est connecté au réseau 172.32.0.0/16, au réseau 10.0.0.0/8 et au réseau 192.168.0.0/24.
Routage et protocoles de routage
Le routeur utilise des protocoles de routage pour acheminer les paquets de données entre ces réseaux, en fonction de la destination et de la topologie du réseau.
Le routeur peut également être connecté à un réseau étendu (WAN) ou à Internet, ce qui permet aux appareils des réseaux locaux de communiquer avec des ressources externes.
Dans ce schéma, le routeur est également connecté à un point d'accès (Access Point), qui permet aux appareils sans fil de se connecter au réseau local. Le point d'accès agit comme un pont entre le réseau filaire et le réseau sans fil, permettant aux appareils sans fil de communiquer avec les appareils filaires et vice versa.
Schéma d’interconnexion de niveau 3 d'un réseau étendu (WAN) :
Configuration du routeur
Le paramettrage du routeur, dont voici la liste des commandes à tapée.
Routeur :
Router>enableRouter#configure terminalRouter(config)#Router(config)#interface fastethernet 0/0Router(config-if)#ip address 172.32.0.254 255.255.0.0Adresse IP et masque de sous-réseauRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastethernet 1/0Router(config-if)#ip address 10.0.0.254 255.0.0.0Adresse IP et masque de sous-réseauRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastethernet 1/1Router(config-if)#ip address 192.168.0.254 255.255.255.0Adresse IP et masque de sous-réseauRouter(config-if)#no shutdownRouter(config-if)#exit
Routage du routeur :
Router>enableRouter#configure terminalRouter(config)#Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 172.32.0.0Router(config-router)#network 10.0.0.0Router(config-router)#network 192.168.0.0Router(config-router)#endRouter#wr
Le routeur est maintenant configuré pour acheminer les paquets de données entre les trois réseaux locaux, en utilisant le protocole de routage RIP version 2. On aurais pu utiliser d'autres protocoles de routage selon les besoins spécifiques du réseau.
Protocoles de routage
Voici un tableau récapitulatif de quelques protocoles de routage couramment utilisés :
| Protocole de routage | Description |
|---|---|
| RIP (Routing Information Protocol) | Un protocole de routage à vecteur de distance qui utilise le nombre de sauts comme métrique pour déterminer le meilleur chemin. |
| OSPF (Open Shortest Path First) | Un protocole de routage à état de lien qui utilise l'algorithme de Dijkstra pour calculer le chemin le plus court. |
| BGP (Border Gateway Protocol) | Un protocole de routage utilisé pour échanger des informations de routage entre les systèmes autonomes sur Internet. |
Comparaison des interconnexions de niveau 1, 2 et 3
Voici un tableau comparatif des interconnexions de niveau 1, 2 et 3 :
| Niveau d'interconnexion | Description | Équipements utilisés |
|---|---|---|
| Niveau 1 | Interconnexion physique des équipements réseau. | Câbles, connecteurs, répéteurs, hubs. |
| Niveau 2 | Interconnexion au niveau de la liaison de données. | Switches, ponts (bridges). |
| Niveau 3 | Interconnexion au niveau du réseau, permettant la communication entre différents réseaux locaux. | Routeurs, points d'accès (Access Points). |
En résumé, les interconnexions de niveau 1 concernent la connectivité physique, les interconnexions de niveau 2 concernent la gestion du trafic au sein d'un même réseau local, et les interconnexions de niveau 3 concernent l'acheminement des données entre différents réseaux locaux et le réseau étendu (Internet).
Il est important de comprendre les différences entre ces niveaux d'interconnexion pour concevoir et gérer efficacement les réseaux informatiques, en choisissant les équipements appropriés et en configurant correctement les protocoles de communication.
Vous pouvez et choisir d'utiliser différents types d'interconnexions en fonction des besoins spécifiques de votre réseau, de la taille de votre organisation et des ressources disponibles.
Conclusion
L’interconnexion de niveau 3 est essentielle pour permettre la communication entre différents réseaux locaux et le réseau étendu (Internet). Les routeurs jouent un rôle crucial dans l'acheminement des paquets de données entre les réseaux, en utilisant des protocoles de routage pour déterminer le meilleur chemin. En comprenant les différents types d'interconnexions et les équipements associés, vous serez mieux équipé pour concevoir et gérer des réseaux informatiques efficaces.
Merci d'avoir suivi cette petite série de tutoriels sur les interconnexions de réseau. N'hésitez pas à consulter les autres tutoriels liés pour approfondir vos connaissances en réseaux et serveurs.
